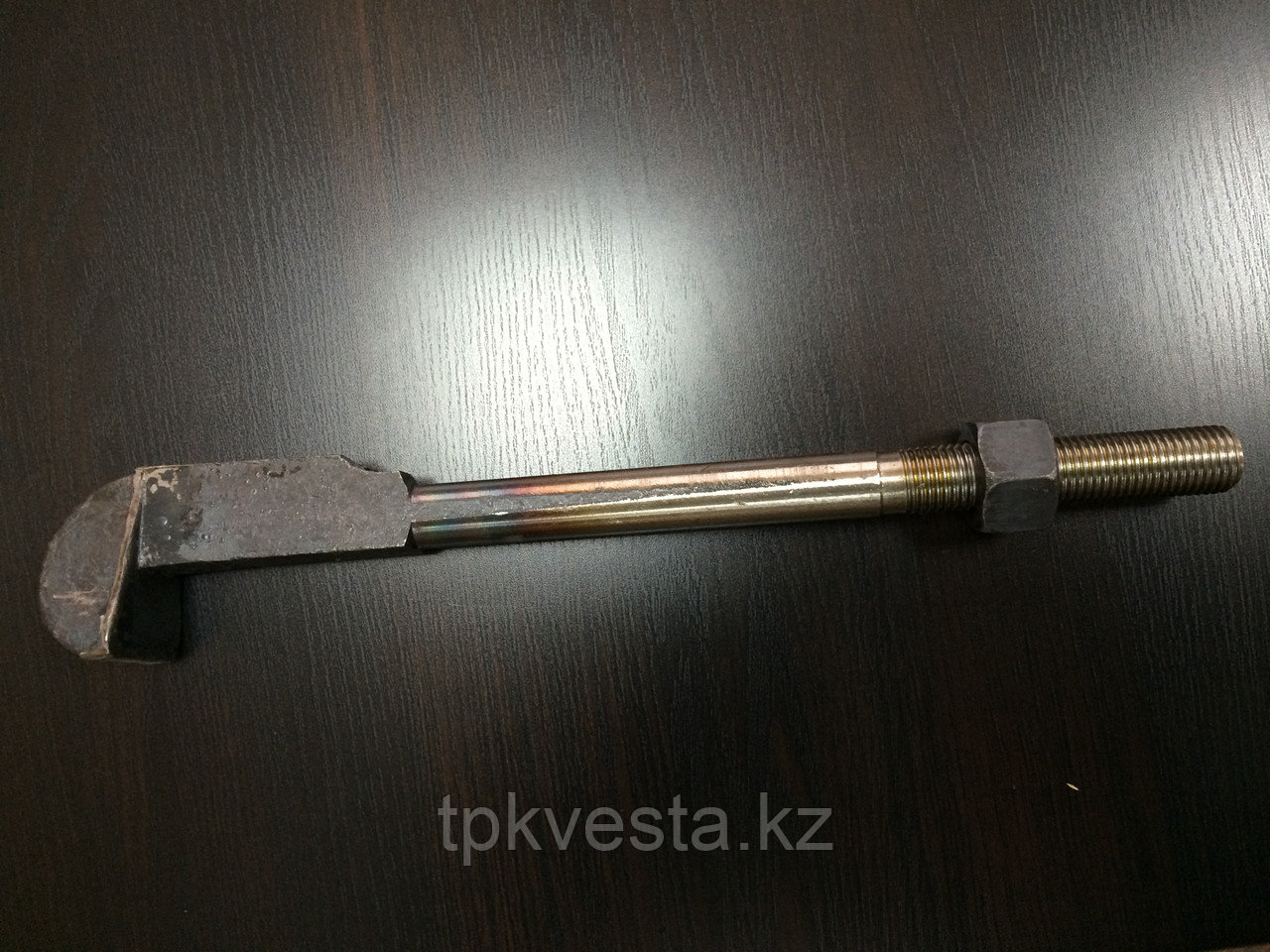

Болт лапчатый с гайкой и шайбой

        Болт лапчатый – это крепёжный элемент, который имеет Г-образную форму, состоит из стержня с неполной резьбой и кованой шляпкой, обеспечивает безопасность железнодорожных путей. Болт лапчатый М20х330.

Применяется болт для закрепления бруса, балок и шпал, на железнодорожных путях и мостах. Так же болт лапчатый применяется в машиностроении и мебельной промышленности.

        Болты лапчатые  комплектуются гайками по ГОСТ 16018-79.  Допускается изготовление гаек грубой точности с шероховатостью поверхности применительно к ГОСТ 15526-70. Резьба болтов – по ГОСТ 9150-2002. Допуски на резьбу 8g по ГОСТ 16093-2004.

        Опорная плоскость лапы болта должна быть перпендикулярна к оси стержня болта. В вертикальной плоскости симметрии болта отклонение от прямого угла между опорной плоскостью лапы и осью стержня болта допускается не более 3^о.

         Допускаются поверхностные складки с обратной стороны лапы болта глубиной не более 1,5 мм.

        Допускается неоформление прямых углов головки болта радиусом до       6 мм.

        Допускается облой по контуру лапы до 1,5 мм.

        Болты лапчатые изготавливаются четырех длин: 300, 350 ,400 и 450 мм.
