Рельсы представляют собой металлические балки, имеющие специальное сечение, которые при помощи шпал и других элементов пути укладываются в две нитки для перемещения подвижного состава. В зависимости от назначения путей в их конструкции используются рельсы разных характеристик.
Рельсы р 9 производятся в Китае. Данные рельсы являются аналогом рельс Р-11 со сходными характеристиками и геометрическими размерами.
Рельсы железнодорожные узкой колеи Р-9
Наименование продукции
Доп.Характеристики
Основные размеры
Рисунок
H
B
B1
Рельсы железнодорожные узкой колеи Р-9
Вес погонного метра по теории - 9,2 кг. Длина (L) - 6 м. Рельсы с отверстиями
68
63
33

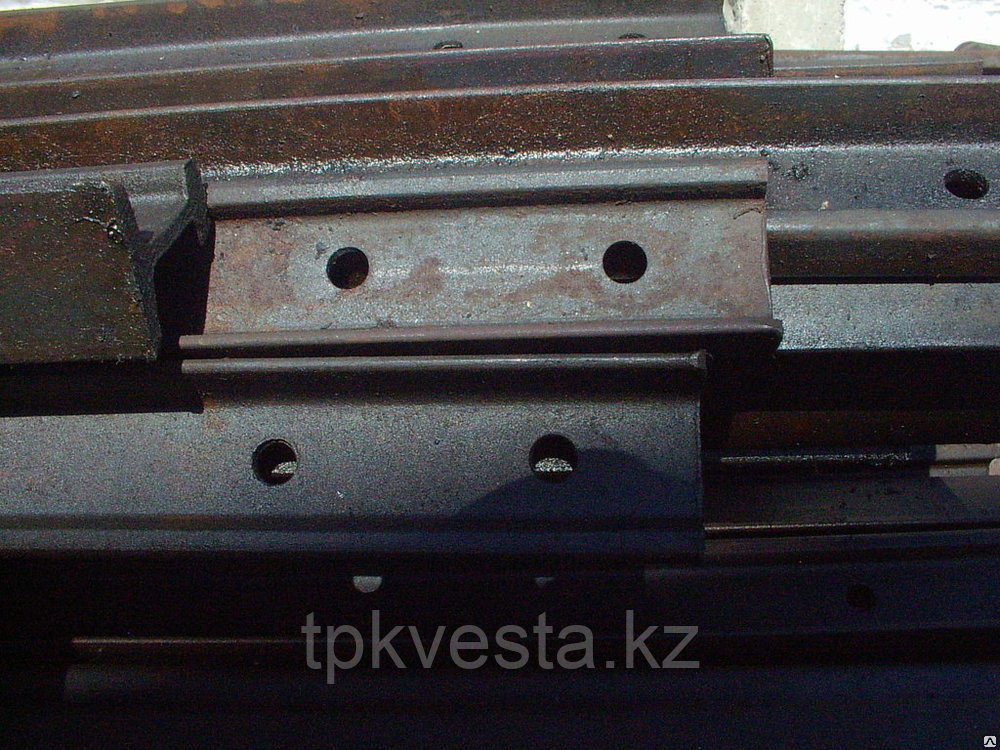

Рельсы р 11 предназначены для обустройства железных дорог узкой колеи, которые используются на промышленных предприятиях и в шахтах. Такие железные дороги являются элементом технологического процесса производственных предприятий.
Рельсы железнодорожные узкой колеи Р-11
Наименование продукции
Обозначение стандарта
Основные размеры
Рисунок
H
B
B1
Рельсы железнодорожные узкой колеи Р-11
ГОСТ 24 182-80, ДСТУ 2539-94 (ГОСТ 30165-94), ДСТУ 3585-97 (ГОСТ 30516-97), ДСТУ 3611-97ТУ 14-2-788-88
80.5
66
32
Производство рельс р 11 осуществляется из стали марок Т60, Н50, ПТ70. Рельсы р 11 прямолинейны. Любой из участков рельса может иметь искривление, которое не должно превышать 3 мм на 1 м, и 2 мм - максимально допустимое концевое искривление. Немерная длинна рельса составляет от 6 м до 7 м, мерная находится в пределах 7 м.
Технические характеристики рельсов:
Тип
Н,мм
В,мм
В1,мм
S,мм
Длина
мерная,
м
Длина
немерная,
м
Масса
рельса,
кг/мп
Р7
65
50
25
5,5
5,00; 6,00 7,00; 8,00
6,93
Р8
65
54
25
7
от 3 до 7
8,42
Р11 (Китай)
68
63
33
6
от 3 до 12
9,2
Р11
80,5
56
32
9
11,8
Р14
80
70
38
7
14,00
Р15
91,5
76
57
7
15,00
Р18
90
80
40
10
18,06
Р24
108
92
51
10,5
24,9
Р33
128
110
60
12
8,00
от 6,0 до 12,5
33,57
Р38
135
114
68
13
12,50
38,461
Р43
140
114
70
14,5
12,50
44,653
Р50
152
132
72
16
25,00; 24,92; 24,84; 12,52; 12,50;
от 6,0 до 25,0
51,67
Р65
180
150
75
18
64,64
Р75
192
150
75
20
74,60
Обозначения в названиях рельса содержат:
Цифры - условный вес 1 погонного метра.
Буквы:
«Р» магистральный рельс,
«РП» рельс для промышленных предприятий,
«Т» термоупрочненный,
«Н» нетермоупрочненный,
«РК» контррельс,
«ОР» остряковый.
