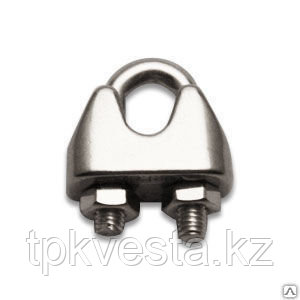

Зажим винтовой канатный DIN 741 диаметр каната 5мм

Зажим винтовой канатный (троссовый) хозяйственный DIN 741 Материал — углеродистая сталь. Покрытие — горячая оцинковка. Не используется в грузоподъемных приспособлениях. Зажимы рекомендуются для соединения канатов между собой, а также для изготовления петель наконцах каната. Размер определяется по диаметру применяемого каната. Количество зажимов определяется расчетом, но их должно быть не менее трех. Шаг расположения зажимов и длина свободного конца каната от последнего зажима должны быть не менее шести диаметров каната Типоразмер каната а, мм b1, мм b2, мм d h1, мм h2, мм l, мм Вес, кг / 100 шт. мм дюйм мм 3 1/8 3 12 4 10 М4 20 10 21 0,7 5 3/16 5 13 6 И М5 24 10 23 1,5 6 1/4 6,5 15 8 12 М5 28 11 26 1,9 8 5/16 8 19 9 14 Мб 34 15 30 3,2 10 3/8 10 22 11 18 М8 42 17 34 6,6 13 1/2 13 30 14 23 М10 55 21 42 12,5 16 5/8 16 33 17 26 М12 63 26 50 20,5 19 3/4 19 38 20 29 М12 75 30 54 30,8 22 7/8 22 44 23 33 М14 85 34 61 35,7 26 1 26 45 27 35 М16 95 37 65 56,9 30 1 1/8 30 50 32 37 М16 ПО 43 74 61,8 34 1 1/4 34 55 36 42 М16 120 50 80 86,8 40 1 1/2 40 60 42 45 М16 140 55 88 109,0
